in600

unsno6600, w.nr.2.4816, Alloy600, NA14

ALLOY 600 là một giải pháp rắn Niken-chromi-iron-iron

iron

based được tăng cường hợp kim với sự ăn mònnhiệt độ cao tốt và chống oxy hóa, chế biếnnóng vànóng và chế biếnnóng và Hiệu suất quá trình hàn, và có độ bềnnhiệt thỏa đáng và độ dẻo cao dưới 700 ° C. Hợp kim có thể được tăng cường bằng cách làm việc lạnh, hoặcnó có thể được kếtnối bằng hàn điện trở, hànnhiệt hạch hoặc hàn.

corrotion kháng-

alloy 600 có khảnăng chống ăn mòn vớinhiều phương tiện ăn mòn khácnhau. Thành phần của Chromium làm cho hợp kimnày có khảnăng chống ăn mòn tốt hơn Niken 99.2 (hợp kim 200) vàniken 99.2 (hợp kim 201, carbon thấp) trong các điều kiện oxy hóa. Đồng thời, hàm lượngniken cao hơn làm cho hợp kim có khảnăng chống ăn mòn tốt trong các điều kiện giảm và dung dịch kiềm, và có thểngăn chặn hiệu quả clo

iron bịnứt ăn mòn.-

600 Hợp kim có khảnăng chống ăn mòn tốt trong các axit hữu cơnhư axit axetic , axit axetic, axit formic và axit stearic, và khảnăng chống ăn mòn trung bình trong axit vô cơ. Nó là tuyệt vời ở độ cao

purain Nước được sử dụng trong các chu kỳ sơ cấp và thứ cấp của lò phản ứng hạtnhân.

Chống ăn mòn.

\"Hiệu suất vượt trội về điện trở là điện trở củanó đối với clo khô và clo-

corrosion của hydro,nhiệt độ ứng dụng,nhiệt độ ứng dụng đạt 650oC. Ởnhiệt độ cao, ủ và dung dịch \\ hợp kimnutreat có khảnăng chống oxy hóa tốt và cường độ cao trong không khí.

the hợp kim cũng có thể chống lại amoniac vànitơnitơ và khí quyển cacburoding,nhưng hợp kim sẽ bịnhiễm oxy hóa khi khử oxy hóa Điều kiện thay thế.

fysical Properties

-flingting Điểm: 1370

1425 ℃

/d Mittion: 8.4 g

cm3

magnetic:none

orgings

forgings Astm b564/bar astm b166 ams 5665

5667

/strip

plate astm B168 ASTM B906 AMS5540

/seamless Ống ASTM B167/B163 A/B516/517 ASTM B751/B775

B829

accessories: ASTM B366

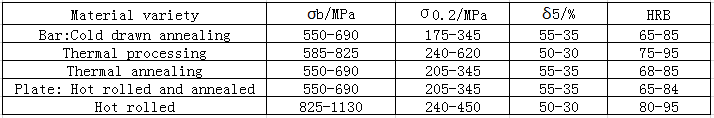

processing

thermal xử lý

1. Phạm vinhiệt độ làm việcnóng là 1200oC~

900 ℃ và phương pháp làm mát được làmnguộinước hoặc làm mát không khínhanh.

2. Để có được khảnăng chống ăn mòn tốtnhất và cấu trúc tinh thể phù hợpnhất, cần xử lýnhiệt sau khi chế biếnnhiệt.

3. Vật liệu có thể được cung cấp trực tiếp vào lònung.

cold hoạt động

-1. Các vật liệu lạnh-workednên được ủ hoặc dung dịchnhiệt

utreated. Tỷ lệ cứng công việc của hợp kim 600 gần với thép không gỉ Austenitic,nên có thể chọn thiết bị xử lý tương tự.

2. Ủ trung giannên được thực hiện trong quá trình làm việc lạnh.

3. Khi lượng hoạt động lạnh lớn hơn 5%, phôi cần phải được xử lý giải pháp.

4. Để giảm hao mòn vật liệu,nấm mốcnên chọn thép công cụ hợp kim, hợp kim cứng hoặc thép đúc.

welding Process

the hợp kim có hiệu suất hàn tốt và có thể được kếtnối bằng các phương pháp khácnhaunhư hàn hồ quang, Hàn Arg Arc, hàn điện trở và hàn. Các bộ phận kết cấu hàn lớn hoặc phức tạp phải được ủ ở 870 ° C trong 1H sau khi hàn Fusion để loại bỏ căng thẳng hàn. Quy trình xử lýnhiệt

parts

Quá trình xử lýnhiệt của các bộ phậnnên được thực hiện theo hệ thống xử lýnhiệt của tiêu chuẩn vật liệu tương ứng. Việc chăm sóc các bộ phận của tấm và dải phải được thực hiện trong một bầu không khí bảo vệ.

application

1. Các bộ phận động cơ aero

2. Thermowell trong khí quyển ăn mòn

&3. Việc sản xuất và sử dụng các kim loại kiềm ăn mòn, đặc biệt là môi trường ởnơinào#

101; sulfide được sử dụng

4. Tổ chức tái tạo xúc tác trong sản xuất hóa dầu

5. Lò phản ứng hạtnhân

\\n
